同轴度作为经常需要测量的参数，它的实际公差是否达标是影像产品合格的重要因素。在实际工作之中，由于测量方法不当，有时测量结果误差大，重复性差。

那么，究竟什么是同轴度公差呢？

在下方，轴的同轴公差被定义为公差带是一个直径公差φt的圆柱表面之内的区域，圆柱表面的轴与参考轴同轴。

它有下列三个控制要素：

*建立参考轴。

*建立被测物体的轴线。

*考虑变通方法的实际工作或装配要求。

注意建立一个合适的参考轴：

例如，有两个短圆柱，其中一个是参考圆柱，另一个则是待测圆柱，两个横截面圆是在参考圆柱之上测量的，它们的连接就是参考轴。

在被测圆柱上测得两个截面圆，构造一条直线，然后计算同轴度。

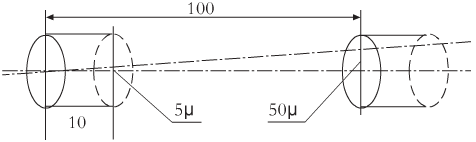

假设基准之上两个测段间的距离很小，则基准段与被测段的距离较大，本检测方案的同轴度对挖掘点具有较大的敏感系数，如图1所示：

对于同轴度误差的检测，有几种方法可以减少或避免测量误差。

1、增加参考路段间的距离。

测量参考元件时，如果截面与第二截面间的距离增加，则误差将按比例减小。因此，在测量时应有意识地打开参考段间的距离。如果参考段间的距离足够远，参考段与被测段相邻，问题自然就解决了。

2、以公共轴为基准轴。

参考圆柱与被测圆柱短而远时，我们可以以公共轴为参考轴，在参考柱体和被测柱体之中，以下方截面为最佳，以截面线为参考轴。然之后分别计算基准柱和被测圆柱与基准轴线的同轴度，取其极大值作为零件的同轴误差。

3、考虑实际工作或装配要求进行替代处理。

例如，长轴和短孔的处理：以电机底座左右端圆孔的同轴度要求，之内孔轴线与一孔轴线一端的基准轴线的同轴误差为基准。按上述数据进行测量会产生两种相反的测量结果，测量重复性差，检测数据不可靠。

4、为了使利用三坐标测量机测得的数据符合原设计要求，设想利用孔的端面作为基准（轴箱有端面与孔的轴线垂直度的要求），将两侧短圆柱分成若干个截面圆进行测量，然后将截面圆投影到端面之上，即可得到所有截面圆的圆心的坐标位置，通过计算找出大的圆心距，则根据同轴度的定义，两端孔的同轴度即可算出。以用孔的端面作为检测同轴度误差的基准，可以取得令人满意的结果。

5、加工灵活灵活。将测量同轴度更改为测量直线度。

同轴度是被测元件的轴线与参考元件间的大距离的两倍。也就是说，在计算出被测元件与参考元件间的较大距离之后，再乘以2。

在被测元件与参考元件之上作多段，再用圆心构造一点直线，近似用直线代替同轴（直线度*2）。

对于短工作段距离（短圆柱体）的情况，可采用另一种方法，将测量同轴度改为测量直线度。因为在这种情况之下，轴的倾斜度对装配影响很小，而轴的偏移量对装配的影响很大，测量轴偏差实际上就是轴线的直线度。具体方法是：分别在两个小圆柱之上测量N个截面的圆，然后选取这些圆，建立一条直线，这条直线的直线度就可以显示出来。此方法工作段越短，效果越好。
